主要適用介質：氣體，液體，油等中性介質
主要適用場合：樓宇供水，空壓機壓力控制，自動化機械配套等測控領域
應用：壓力開關可以廣泛用于石油、化工、冶金、電力、供水等領域中對各種氣體、液體的表壓、絕壓的測量控制，是工業現場理想的智能化測控儀表。
一、概述
數顯壓力控制器，是集壓力測量、顯示、控制于一體的智能控制儀表，具有操作簡單，抗震性好，控制精度高，控制范圍可任意調節，使用壽命長等特點。
二、工作原理
通過壓力傳感器將物理信號轉換成電信號，放大和處理成為標準的模擬量信號輸出或者是固態繼電器輸出。
三、產品特點
Ø 多級壓力設定功能，可滿足多種壓力數字化控制的要求
Ø 輸出形式常開或常閉切換功能，用戶可根據需要任意設置輸出形式常開或常閉
Ø 4位高亮度LED顯示
Ø 多路開關量，模擬信號組合輸出
Ø 開關量可在零點到滿度之間任意設定
四、技術參數

類  型	參      數
量程范圍	-0.1~0~60MPa
防護等級	IP65/IP66
穩定性	≤0.1% /年
顯示方式	0.56"數碼管
介質溫度	-40℃～260℃
環境溫度	-20℃~70℃
安裝螺紋	G1/4（小巧型）M20*1.5（標準及防爆型）
精度等級	≤0.5%
壓力類型	表壓，絕壓
電源電壓	24VDC/220VAC
顯示范圍	-1999~9999
環境溫度	-30℃~70℃
相對濕度	≤80%
接液材質	不銹鋼


五、儀表選型

型    號							說    明
YX18	-□	/□	/□	/□	/□	/□
儀表類型	X						小巧型
	B						標準型
	F						防爆型
	G						高溫型
測量范圍		F					-0.1~0MPa
		L					0~10MPa
		H					0~60MPa
供電形式				J			DC 24V
				A			AC 220V
連接方式					Y		螺紋連接M20×1.5
					F		法蘭連接（需訂制)
防爆等級						N	不防爆
						E	ExdeIICT4-6Gb

六、外形尺寸
小巧型壓力控制器
標準型壓力控制器

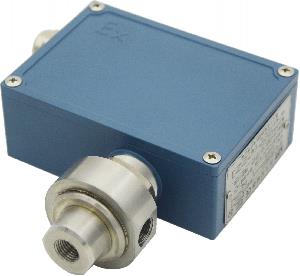

防爆型壓力控制器
七、儀表接線
1、電氣連接
1（棕色）: 電源＋    2（白色）: 電源-  3（藍色）: 開關1    4（黑色）: 開關2

A1、小巧型壓力控制器（兩路開關量輸出）
1（棕色）: 電源＋ 2（白色）: 電源-  輸出負  3（藍色）: 開關1  4（黑色）: 輸出正

A2、小巧型壓力控制器（一路開關量帶一路4-20mA輸出）

1（棕色）: 電源＋    2（白色）: 電源-   輸出負      3（藍色）: 開關1
4（黑色）: 開關2    5（灰色）: 輸出正

A3、小巧型壓力控制器（兩路開關量帶一路4-20mA輸出）

B、標準型壓力控制器（兩路開關量輸出）

C、防爆型壓力控制器（四路開關量輸出+一路模擬信號輸出）
2、接線注意事項
為了防止電磁干擾的影響應注意以下事項：
Ø 線路連接盡量短，采用屏蔽線
Ø 盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線
Ø 若用微型軟管安裝，殼體必須單獨接地
3、設置功能
A、開關量輸出
智能壓力開關有兩路或多路開關量輸出。每路開關量輸出可以設定1個壓力開關點和一組開啟關閉延時值。相應的輸出會在開關點的吸合值到達時切換并在壓力下降到低于釋放值時回復。
B、模擬輸出
據型號規格：可在多路開關量輸出之外再添加一路4～20mA模擬信號輸出
C、設置開關點

代號：
AL1H此值為開關1吸合值(壓力到達此點時吸合，指示燈亮)
AL1F此值為開關1釋放值（壓力到達此點時斷開，指示燈滅）
AL1D此值為開關1動作延時（切換前必須等待的時間秒數）單位是0.01秒
AL2H此值為開關2吸合值(壓力到達此點時吸合，指示燈亮）
AL2F此值為開關2釋放值（壓力到達此點時斷開，指示燈滅）
AL2D此值為開關2動作延時（切換前必須等待的時間秒數）小單位是0.01秒
注：開關點由吸合值和釋放值組態決定，吸合值大于釋放值時為上限報警輸出（常開功能），吸合值小于釋放值時為下限報警輸出（常閉功能）吸合值與釋放值的差值為開關點的回差。
設定舉例：要設定開關點1為上限報警輸出（常開功能）在4Mpa吸和，小于3.95Mpa斷開，切換延時為3秒動作；開關點2為下限報警輸出（常閉功能） 在10Mpa斷開，低于9.95Mpa吸和，切換延時為1秒：
進入菜單：設定
AL1H=4.00     AL1F=3.95    ALID=3.00
AL2H=9.95    AL2F=10.00   AL2D=1.00
●按下“mode”鍵
●顯示“LOCK” （提示輸入密碼）
●按▲或▼鍵輸入密碼“1”，
●按下“mode”鍵確認
●按▲或▼鍵上翻或下翻進行菜單選擇（AL1H、AL1F、AL1D、AL2H、AL2F、AL2D、END）
●按下“mode”鍵進入所選菜單。
●按▲或▼鍵更改設置
●按下“mode”鍵確認，若需要，再用▲或▼鍵選擇其他菜單進行修改。
●修改完成后選擇“END”菜單，按“mode”鍵確認保存退出
●若30秒無鍵按下，則自動退出設置狀態，但是不保存所修改的數據。
注：在測量狀態下按壓mode鍵，顯示“LOCK”提示輸入模式密碼，按▲或▼鍵輸入密碼“1”，按mode鍵確認進入菜單，切換使用▲或▼切換。菜單為循環結構，可以向上、向下翻。在 “END” 菜單下按mode鍵保存退出。數據查看通過mode鍵，修改通過▲或▼鍵實現，確認請再次按下mode鍵。
