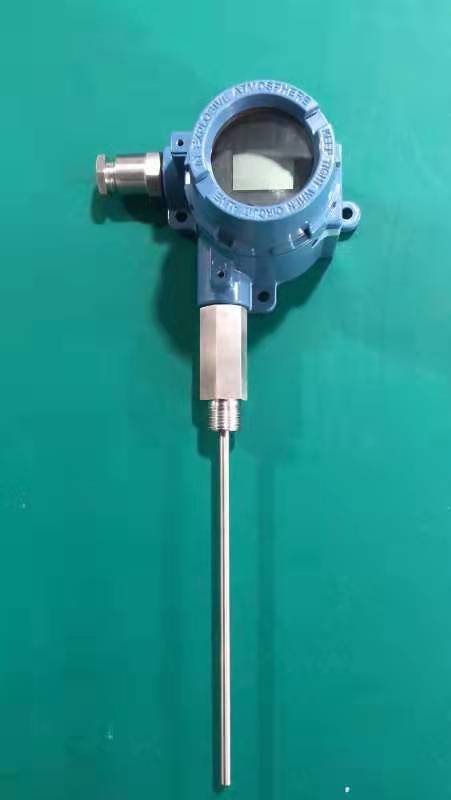

概 述

該 智 能 溫 度 變 送 器  ， 兼 容 十 多 種 的 各 型 熱 電 偶 和 熱 電 阻 信 號 變 送 。 使 用2 4位5 -0采 樣 芯 片, 精 度 測 量;采 用 防 浪 涌 、 防 反 接 設 計,避 免 工 程 安 裝 中 的 誤 安 裝 和 誤 操 作;采 用 增 強 軟 件
安 全 設 計,包 括 獨 立 看 門 狗 、 低 壓 監 控 復 位 、 多 任 務 調 度 優 化 等 功 能 。 全 部 采 用 進 口 元 器 件,保 證 較 長 的 使 用 壽 命 和 穩 定 性 。 可 使 用 計 算 機 或 者 手 機 進 行 組 態 設 置,方 便 快 捷 。

技 術 參 數

工 作 電 源: 12- 35VDC
輸 出: 二 線 制4 - 20mA 測 量 精 度: RTD0.1%; TC 0 .2 % 輸 出 限 流: 20.8mA 激 勵 電 流: 0. 2mA 傳 感 器: 各 型 熱 電 阻 、 熱 電

負 載: 存 儲 溫 度 ： 溫 度 系 數 ： 殼 體 材 料 ： 工 作 溫 度 ： 安 裝 螺 絲 ：

≤500 Ω
-40- 120C
≤25ppm/C FS
Pa66
-30- 80C
M4*2

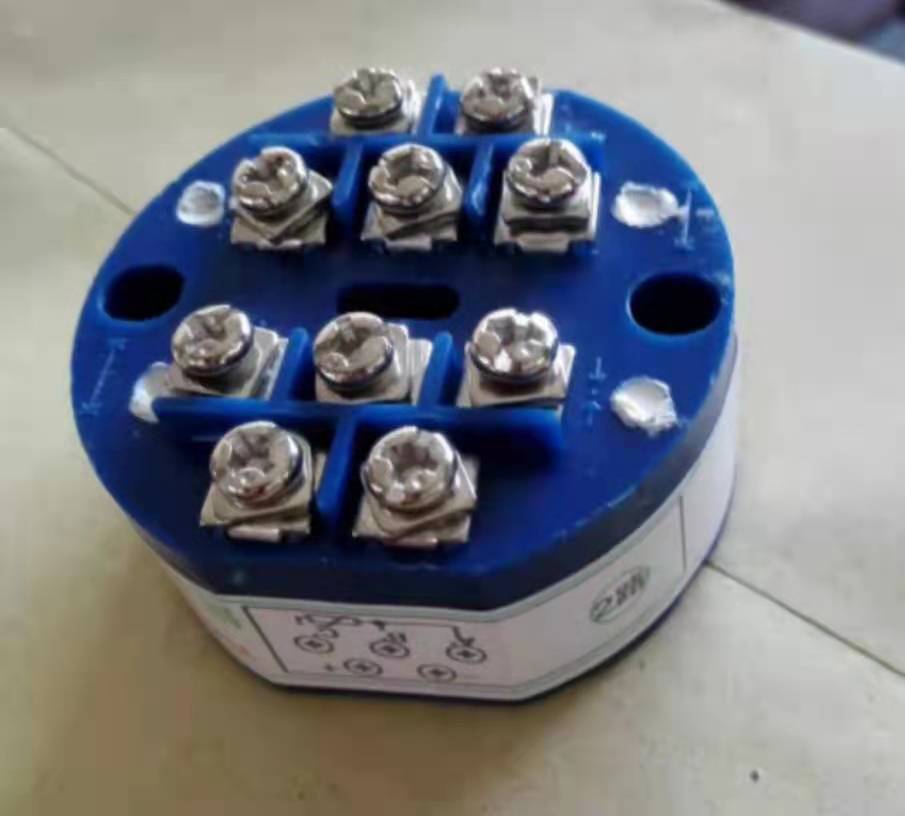

接 線 方 式


接 線 說 明

a) 1號 接 線 柱 和2號 接 線 柱 分 別 為2 4V電 源 正 負 極,線 路 板 帶 防 反 接 功 能 。
b)熱 電 阻 連 接 支 持 二 線 制 、 三 線 。 連 接 方 式 如 上 圖 所 示,實 線 為 傳 感 器 引 出 線,虛 線 為 短 接 線,需 要 用 戶 自 行 用 短 導 線 連 接(出 廠 時 也 可 按 客 戶 需 要 在 內 部 短 接 好)。
c)熱 電 偶 正 極 連 接3號 接 線 柱.負 極 連 接4號 接 線 柱 即 可 。


上 位 機 軟 件 使 用 方

使 用 說 明

a)安 裝U SB通 訊 線 驅 動 和 程 序 運 行 環 境;
b)通 訊 線-端 接 電 腦U SB接 口,另- -端 接 在 智 能 模 塊 上,無 需2 4V供 電; c)雙 擊L QT202.exe文 件 進 入 設 軟 件;
d)點 擊 串 口 號 下 拉 表 選 擇 連 接 線 對 應 的 串 口 號,點 擊 確 定;

e)點 擊 左 上 角 的 組 態 設 就 可 以 進 行 組 態 設 置 。


手 機 調 試 軟 件 使 用 方 法

a)安 裝 軟 件 “ 溫 度 變 送 器 手 機 調 試 軟
件2 .0.apk"到 手 機;
b)打 開 手 機O TG功 能 開 關;
c)通 訊 線 與 手 機 轉 接 線 連 接,手 機 轉 接
線 另-端 接 到 手 機U SB口,通 訊 線 另- -端
接 在 智 能 模 塊 上 ， 無 需2 4V供 電;
d)點 擊 軟 件 界 面"連 接"按 扭;


使 用 須 知 及 質 保

a)儀 表 儲 藏 與 使 用 適 直 在 環 境 溫 度 為-3 0 C - 8 0C ,濕 度 小 于8 0 %的 場 合;
b)上 位 機 使 用 的U SB通 訊 線 為 我 公 司 專 門 定 制,請 勿 使 用 其 他 通 訊 線 與 模 塊 連 接; c)儀 表 連 接 電 源 時 應 參 照 第 三 節 接 線 方 式 進 行 操 作,在 確 認 操 作 無 誤 后 方 可 接 通 電
源 進 行 運 行 。
d)用 戶 在 遵 守 使 用 規 范 的 情 況 下,自 出 廠 日 期 起 ，  技 術 支 持 服 務.歡 迎 廣 大 客 戶 來 電 咨 詢.我 們 重 視 您 的 任 何 寶 貴 建 議 。
