一．產品特點簡介
NB系列無線壓力變送器是一款電池供電，具有無線通訊（NB-IOT）功能的精度壓力變送器。
·電池供電，無需現場布線方便使用；
·超低功耗設計，延長電池使用壽命；
·無線通訊協議，與三大運營商基站對接；
用戶無須擔心通訊距離；
·數據直接上傳至數據服務器，用戶可以通過互聯網直接獲取數據。
·金屬外殼，全密封設計，防護能力強。

二．主要用途
本產品主要應用領域是針對野外或配套供電環境不便的場合，如輸油、輸汽、供暖等輸送能源管道等場合進行壓力監測，通過與三大運營商的基站相通訊，直接將數據發到數據中心。
   為了大限度的降低系統功耗，本產品出廠時，數據上報周期默認是1小時通訊一次，為了盡可能的提高檢測的密度本產品具有了壓力報警閾值設置的功能，每5分鐘進行一次壓力值讀取，當超過報警閾值后，會馬上上報數據。

三．技術說明　　
主要參數：
1、規格型號：
2、輸出形式：無線通訊 （NB-IOT）
3、供電電池：能量型C/ER26500/3.6V/19Ah 鋰電池
4、量程范圍：0～35Mpa
5、壓力檢測周期：1分鐘～1小時
6、壓力上報周期：10分鐘～24小時
7、準確度等級:0.2級（25℃,量程在70kPa～5MPa內）
              0.5級（25℃,量程在5kPa～70kPa內）
              0.5級（25℃,量程在5MPa～35MPa內）
8、遲滯性與可重復性：±0.1％F·S
9、長期穩定性：±0.1％F·S/y
10、熱力零點漂移：±0.03％F·S /℃
11、介質溫度：－20℃～65℃
  12、環境溫度：－20℃～80℃
  13、功    耗：大電流≤150mA
             休眠電流≤15uA
14、過程連接：M20×1.5螺紋
15、過載壓力：2倍量程 （擴散硅傳感器）
5倍量程 （玻璃微熔傳感器）
16、測量介質：油、水、氣體等與316不銹鋼兼容介質
17、防護等級：IP 67
18、產品 ：≤1200 g


四．工作條件：
變送器避免安裝在機械振動和較強電磁干擾的環境下。

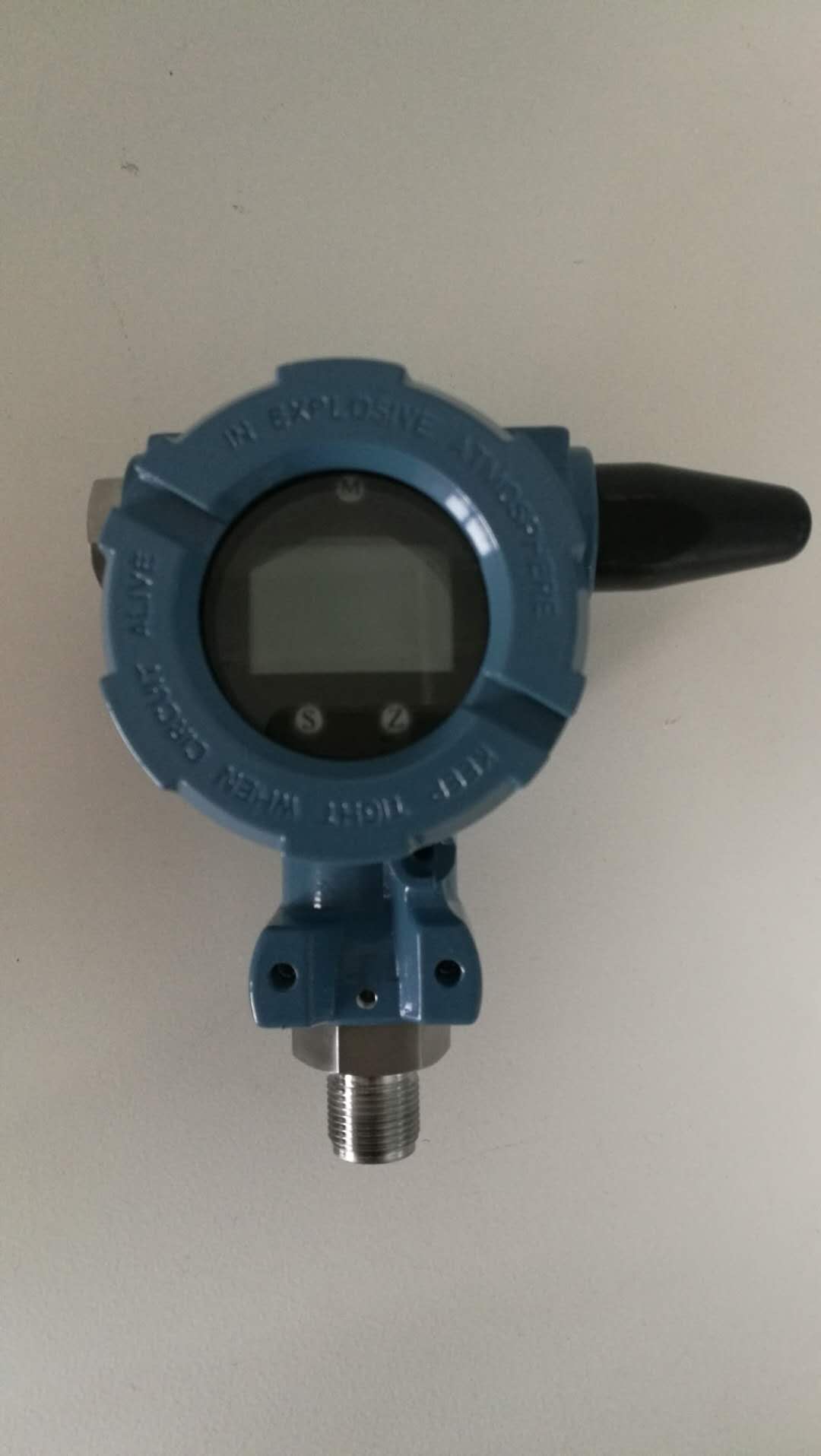

    產品外形圖：





 無線通訊：
        本產品不需要額外的數據接收設備直接通過移動、聯通或者電信的基站將數據發送到數據中心，用戶可通過互聯網直接獲取數據。

五．校零操作
       長按“Z”鍵，屏幕主顯示區閃爍，右下角顯示“NO”然后按“S”鍵，右下角顯示“YES”，表示進行零點校準，按下“M”鍵保存即可。

    六．安全說明
安裝過程中應確保變送器過程連接牢固，方可加壓測量；拆卸前應確保關掉被測介質的閥門使壓力降至常壓，方可拆卸，以免介質噴出發生事故。
對于需要防爆的工作場合，待旋緊后蓋后方可安裝至危險場合測量壓力，避免在危險場合帶電開蓋操作，不正確的操作將會引起嚴重的人身傷害和重大的物質損失。



七 .參數設置：


參數代號	意義
Loc	設置密碼：00001
OFS	偏移量
rPd	上報周期 (5～1440)分鐘
CPd	檢測周期 (1～1440)分鐘
LAL	下限報警值
HAL	上限報警值
rtH	變化值報警,兩次檢測值之間的變化值超過總量程的百分比
IEI	無線表的IMEI號
End	YES:保存設置的參數 NO:不保存



按鍵操作方法：
常按”M”鍵,進入?yún)?shù)設置,根據顯示的參數代號可以獲知對應的參數值,繼續按M鍵順次查看各項參數值。

八．產品維修和故障排除
如果產品出現故障，請與我公司的售后服務取得聯系，確認問題后需要把產品寄回本公司維修時請附帶以下
信息：
·現場環境描述；
·故障現象；
·測量介質以及其物理化學性質描述；
當產品需要維修或校準時，請?jiān)诩幕厍皠?wù)必把殘余的介質清理干凈，特別是對人身健康有害的物質，如腐蝕性、有毒的、致癌的或具有輻射性的物質。

九．產品保養
只能使用中性的試劑清洗變送器，避免使用帶有腐蝕性的試劑清洗，如酸、堿性溶劑，家用洗滌劑等。
變送器屬于精密儀器，應存放在干燥通風的室內環境，避免陽光直曬。

十．注意事項
1.當收到產品時請檢查包裝是否完好，并核對變送器型號和規格是否與您選購的產品相符；
2.若更換電池請先確認電池是否是能量型不可充電的C/ER26500/3.6V/ 19Ah鋰電池，嚴禁更換其它型號電池;
3.請保存好檢定證書和合格證，維修時隨同產品一同返回；
4.安裝變送器時注意變送器的安裝方向，應垂直水平面安裝，天線和玻璃不能朝上方以免進水；
5.低溫環境下，為保證準確測量壓力，須確保被測介質（液體或氣體）的流動性；
6.安裝或拆卸時要用扳手旋轉螺紋上面的六方，嚴禁直接旋轉變送器殼體，以免傳感器探頭與殼體脫離；
7.客戶不允許隨意打開后蓋，如特殊情況，裝蓋前一定要做好密封，擰緊后蓋；
8.安裝或拆卸時，避免天線受力；
9.為保證精度，大量程和小量程變送器不能相互替代使用；
10.安裝位置遠離大量水汽和噴水，濺水管道口或井口。
