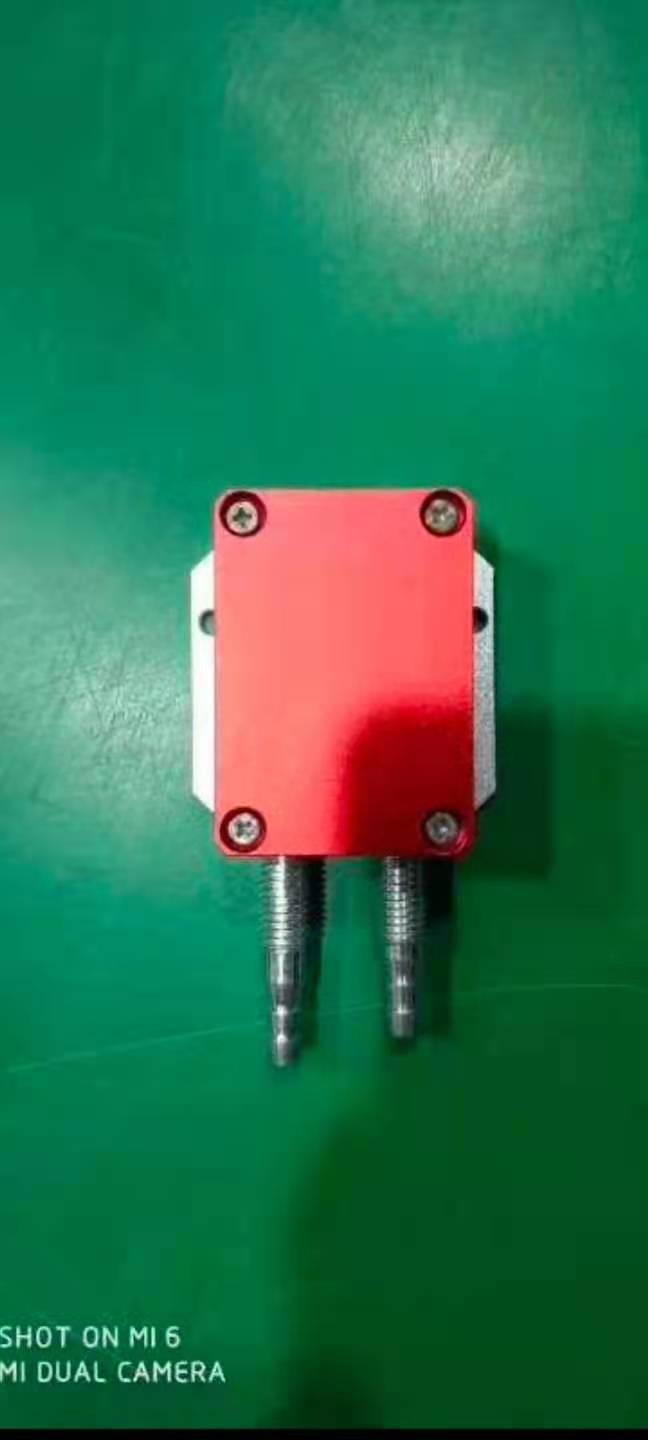

一、產品簡介

風差壓變送器為我公司變送器的標準形式。采用芯片精工組

裝而成，電路線性和溫度補償技

術；使得變送器性能更佳。結構緊湊、堅固；體積小、重量輕；安裝

簡易；使用方便。適用于各種干燥性無腐蝕性氣體壓力或差壓的測量，

測量精度高。廣泛用于電力、環保、除塵、輕紡、檢漏等諸多領域。

二、產品安裝

風差壓變送器的安裝非常簡易，機身兩側有 M4 螺絲安裝孔， 氣嘴上也有螺紋，用戶可選擇螺絲或者 M10*1.5 螺母固定。

三、技術指標

量程選擇：0~100Pa~200KPa（具體量程詳見機身參數或標簽） 測壓形式：壓力、差壓

補償溫度：-10~80℃

工作溫度：-10~80℃

綜合精度：0.25（基本誤差為±0.25）；0.5（基本誤差為±0.5） 輸出選擇：默認 4-20mA（0-5V、0-10V、0.5-4.5V）

四、接線方式


RS485 輸出接線示意圖：


紅線：電源+

五、引壓方式

黑線：電源- RS485A：綠 RS485B：黃


默認壓力接口為φ8 寶塔嘴，其中長嘴為高端壓力接口，短嘴為 低端壓力接口。（也可選用φ6 寶塔嘴或快插接頭）

六、零點和滿度調節

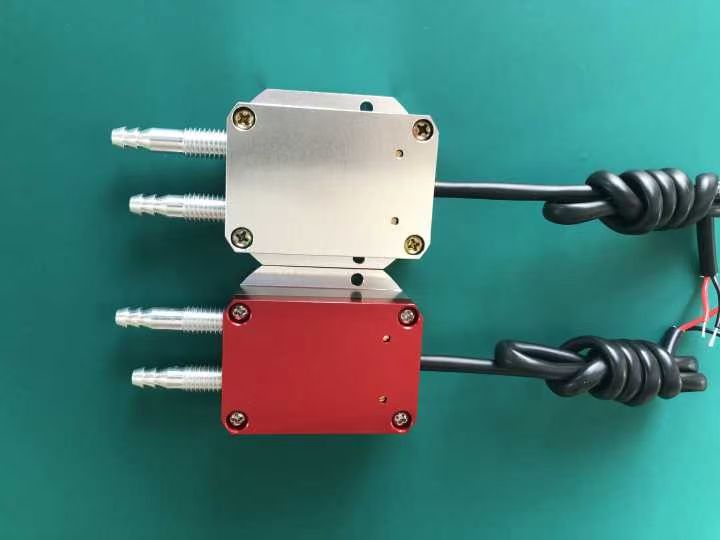

風差壓變送器有帶電位器和不帶電位器兩款，用戶若選擇帶電位

器孔的（用戶可手動調節零位 注：沒有標準壓力源 勿動滿度電位

器 否則影響變送器精度），也可選擇機身無電位器孔的（不可調節）。 選擇 RS485 輸出，機身無電位器。


如圖：Z 為零位調節 S 為滿度調節

七、外觀尺寸


帶顯示尺寸：

主變量清零：（僅限于電流 4-20mA 輸出）

用戶若選擇現場顯示型風差壓變送器，由于量程較小，有的現

場安裝位置、溫度、環境等因素可能對零點輸出值有所影響，造成略

微偏差，這樣我們可以對其進行清零操作。（用戶若非必要，請勿操 作，以免調亂工廠標定數據，影響測量使用）

主變量清零即 PV 清零，是相對于大氣壓下的零點，不是傳感器量程 的零點。將變送器直接置于大氣壓下，長按“M”鍵 5 秒以上，即可 進入主變量清零功能，如下圖，菜單區顯示“P=0”，通過“S”鍵和

“Z”鍵選擇需要進行的操作，提示符區相應顯示：


“NO”

“YES”

“RESET”

不進行主變量清零； 進行主變量清零；

恢復清零操作之前的零點；
